我們?nèi)粘Ｉa(chǎn)生活中經常能用到生活熱水，在人類步入工業文明的今天根本就不是什么難事，煤氣灶，電熱水器、燃氣熱水器、太陽能甚至現在比較新潮的空氣能熱泵，都可以輕松實現。但隨著生活質量不斷地提升，越來越多的人開始關注生活熱水的高效節能、干凈衛生，使得越來越多企業選擇全科換熱技術|中央智能衛生熱水機。那么這套設備它究竟好在哪里？
NO.1：案例概況
藍星（北京）化工機械有限公司
藍星北化機是國內唯一集基礎設計、詳細設計、核心設備制造、安裝開車服務的氯堿成套設備供應商，是全球四大離子膜電解槽成套供應商之一，具有年產100萬噸燒堿裝置和300萬噸電極的生產能力，向世界各地的140多家氯堿生產企業提供年產能超過1800萬噸燒堿離子膜電解槽裝置，業務覆蓋歐洲、亞洲、美洲、非洲等18個國家；得益于國際和國內市場對新能源的需求不斷增加，北化機光熱發電儲能產品經過近幾年的開發和市場推廣，逐步成為國內一線光熱儲能產品的供應商，參與多個國內外光熱項目建設。公司是國家高新技術企業、中國化工行業技術創新示范企業、北京市企業技術中心、北京市知識產權試點單位和知識產權聯盟成員。

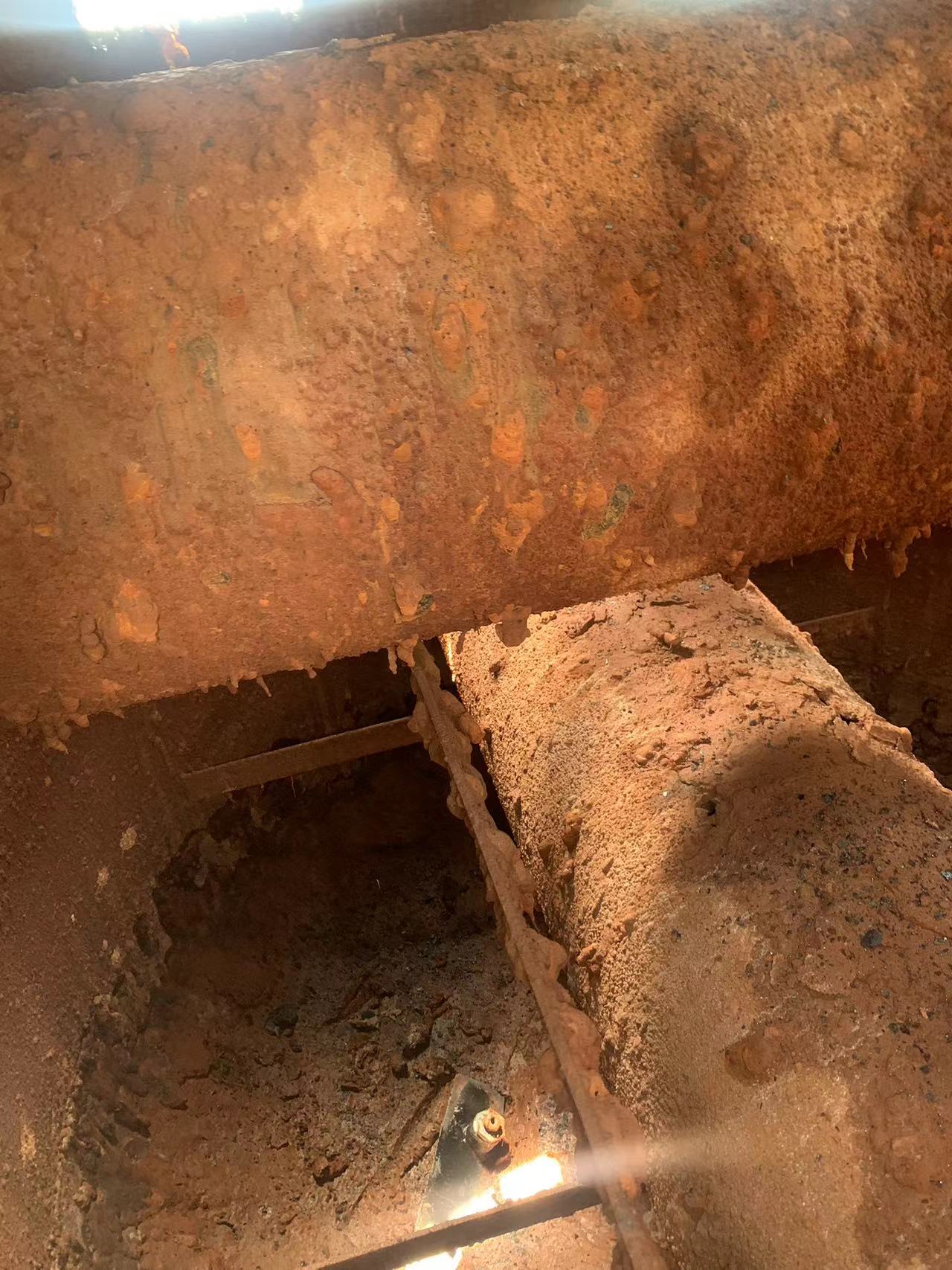

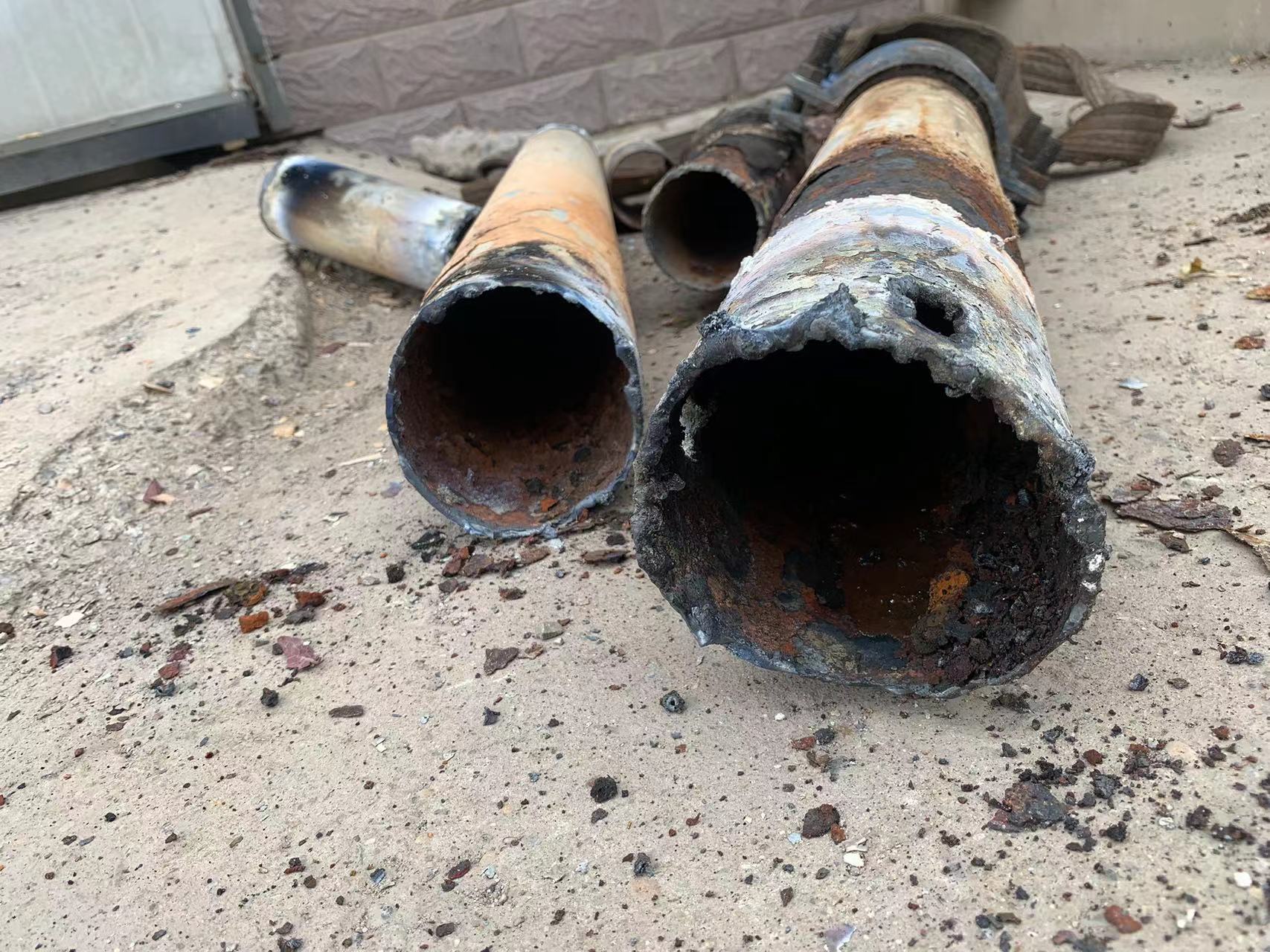

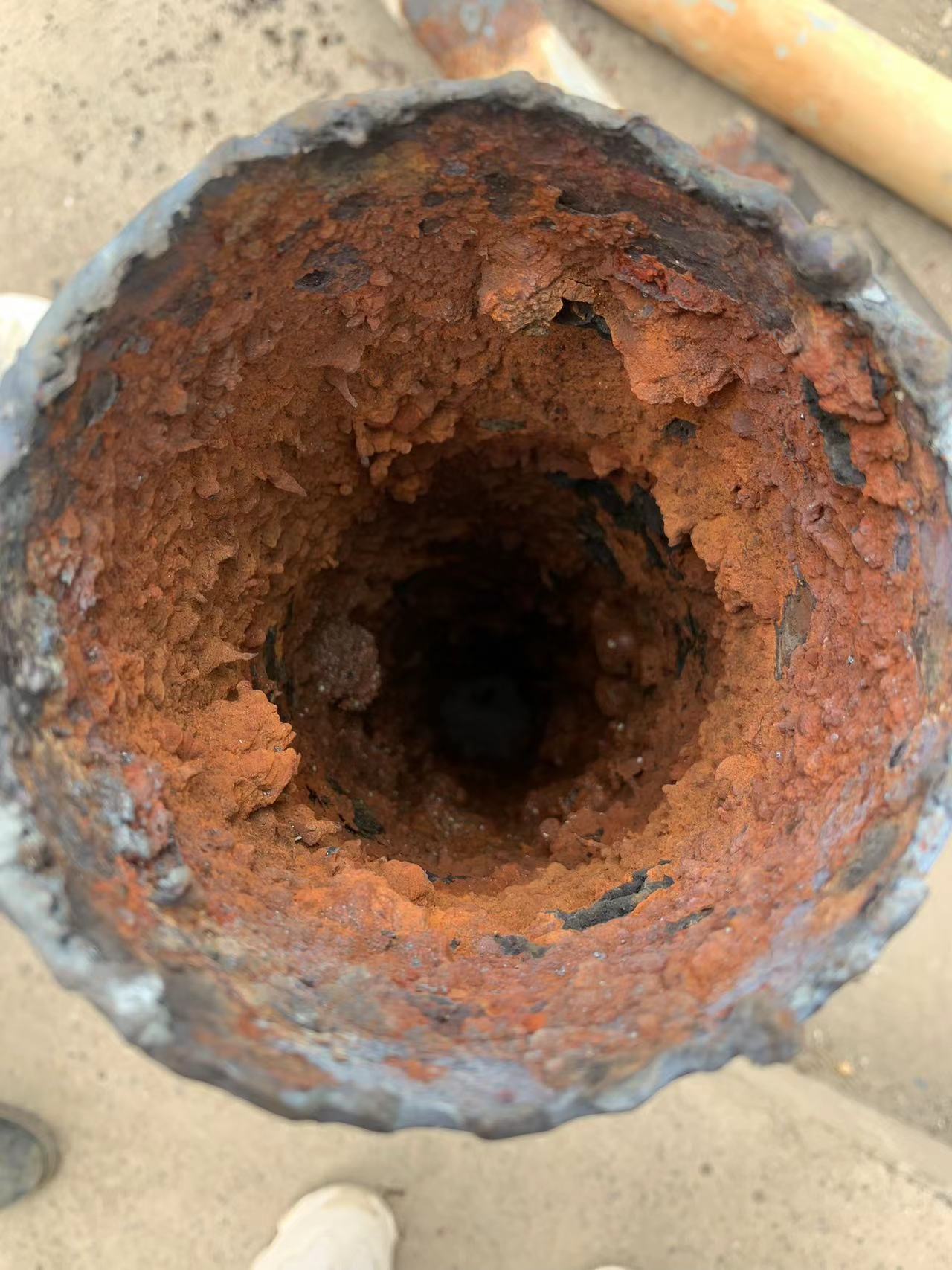

陳舊熱水管道的破損及內部生銹

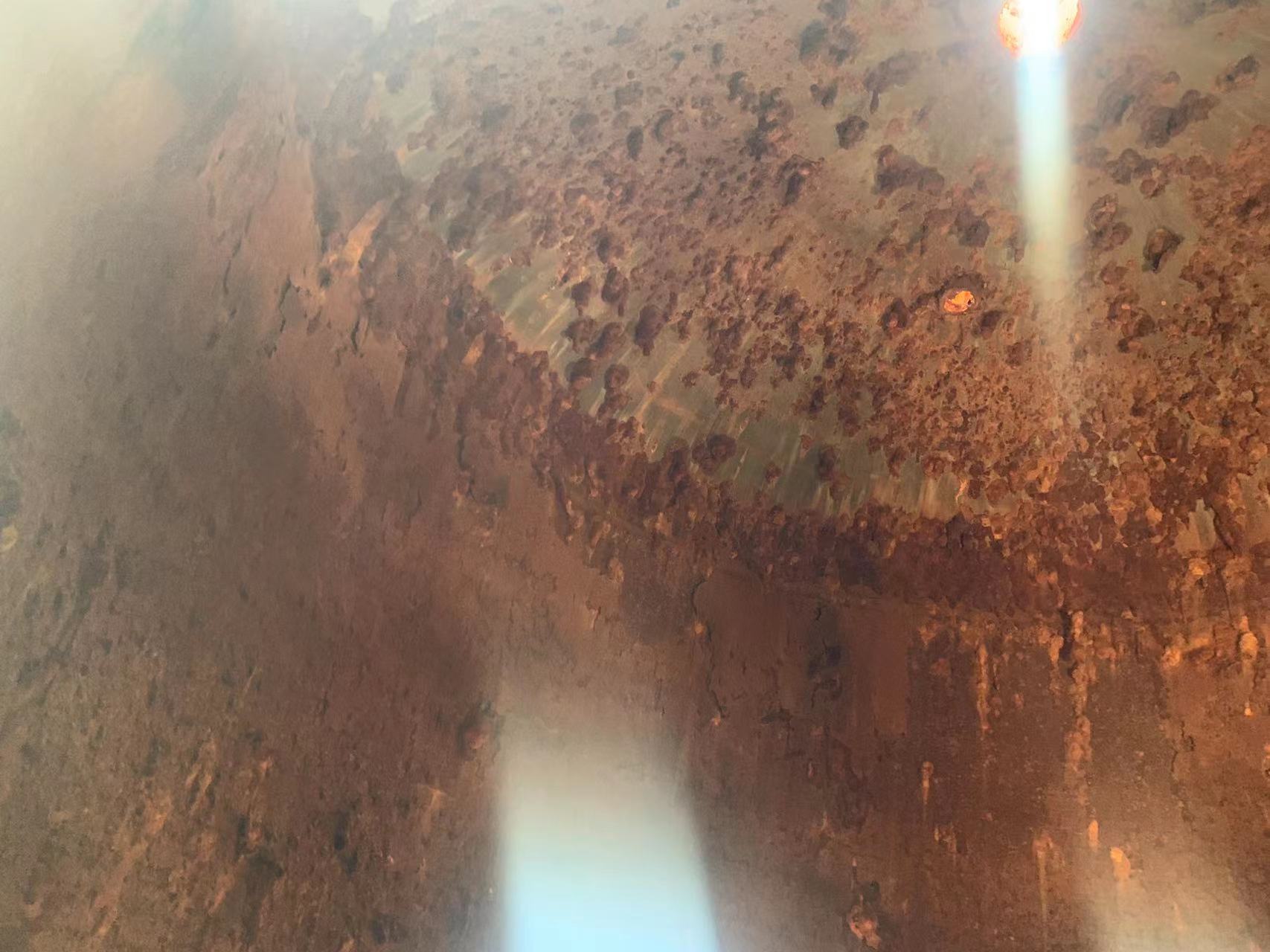

傳統雙加熱管換熱器內部生銹
NO.2：改造方案

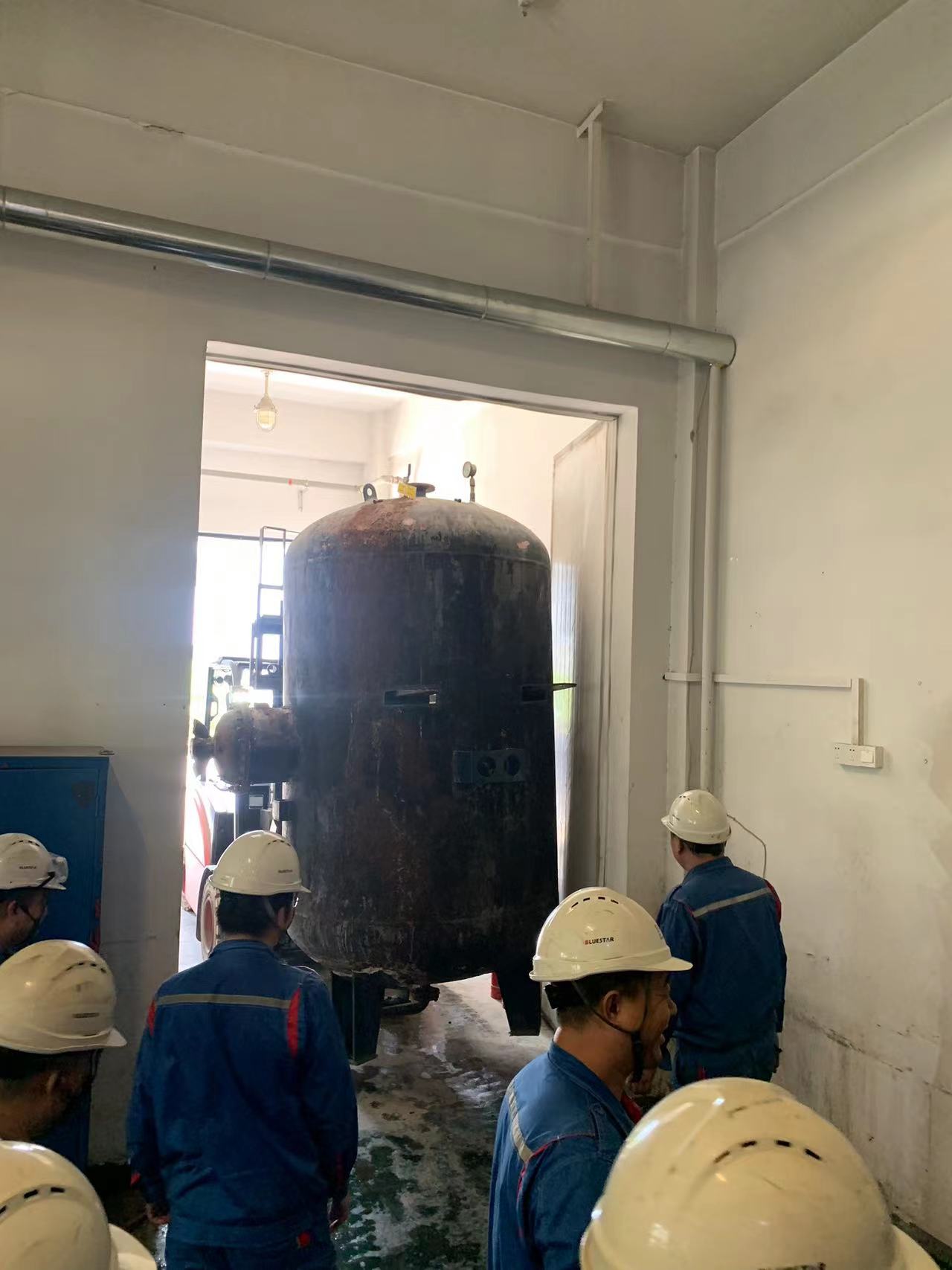

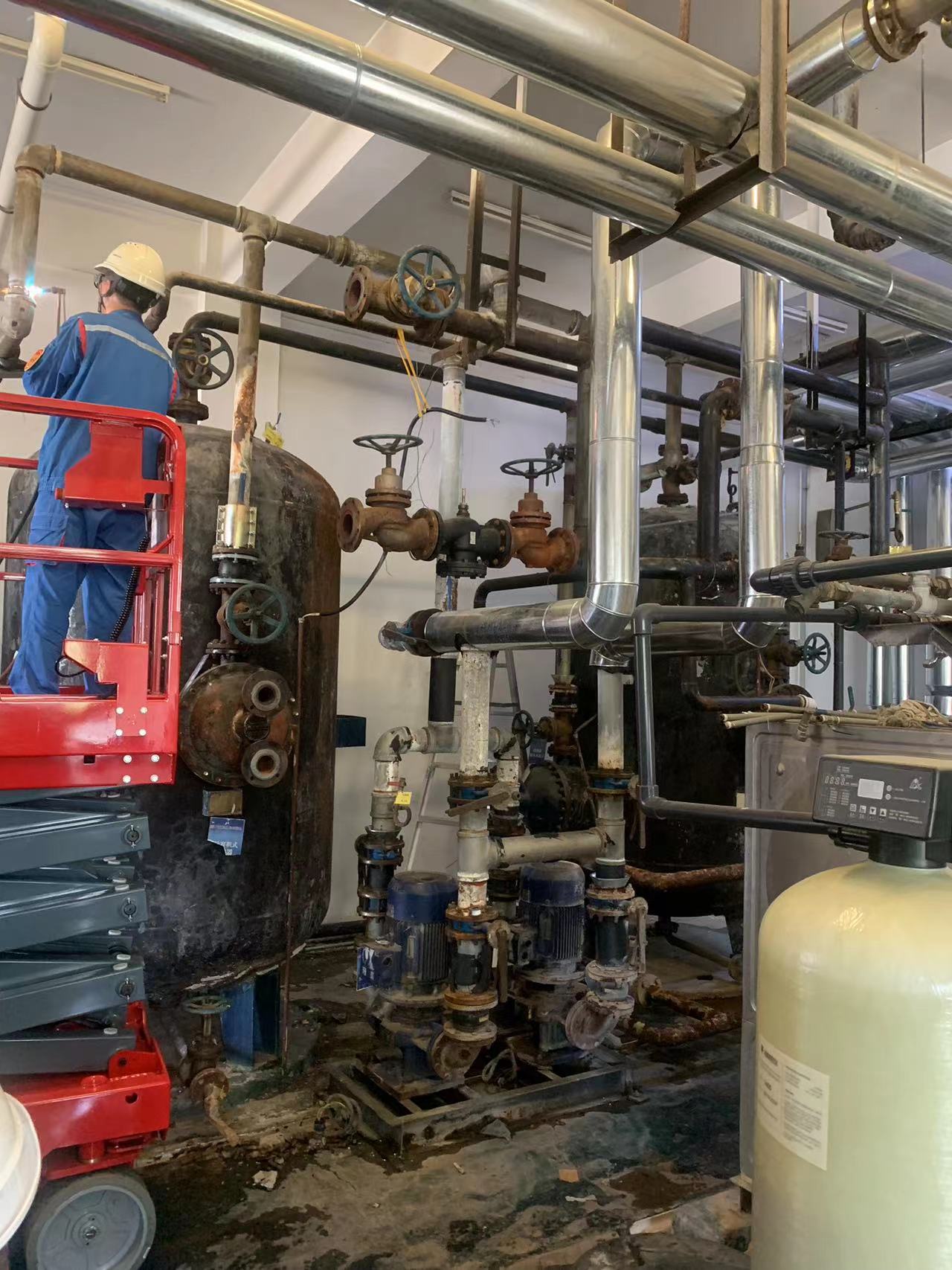

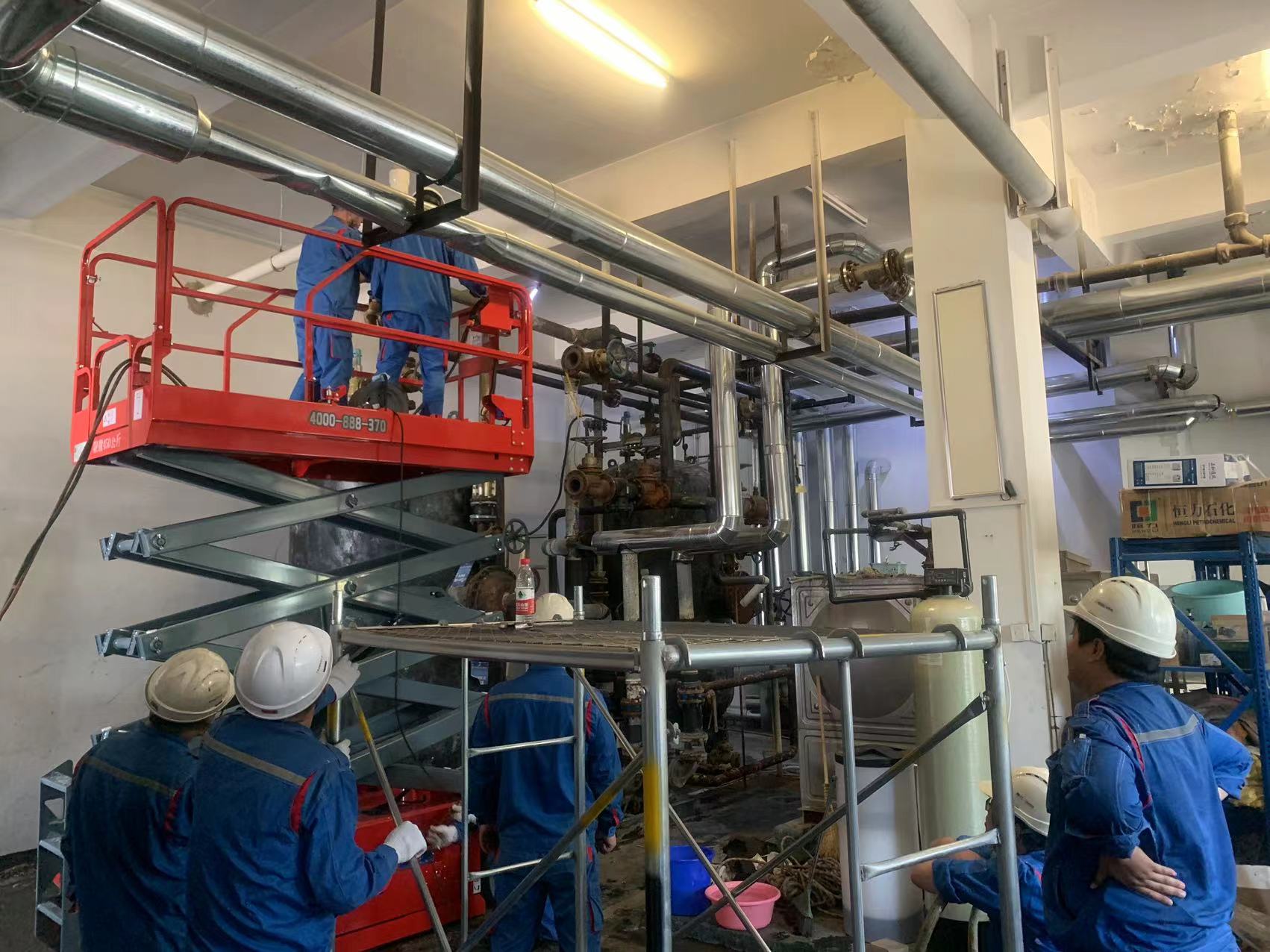

傳統式雙加熱管換熱器拆卸與

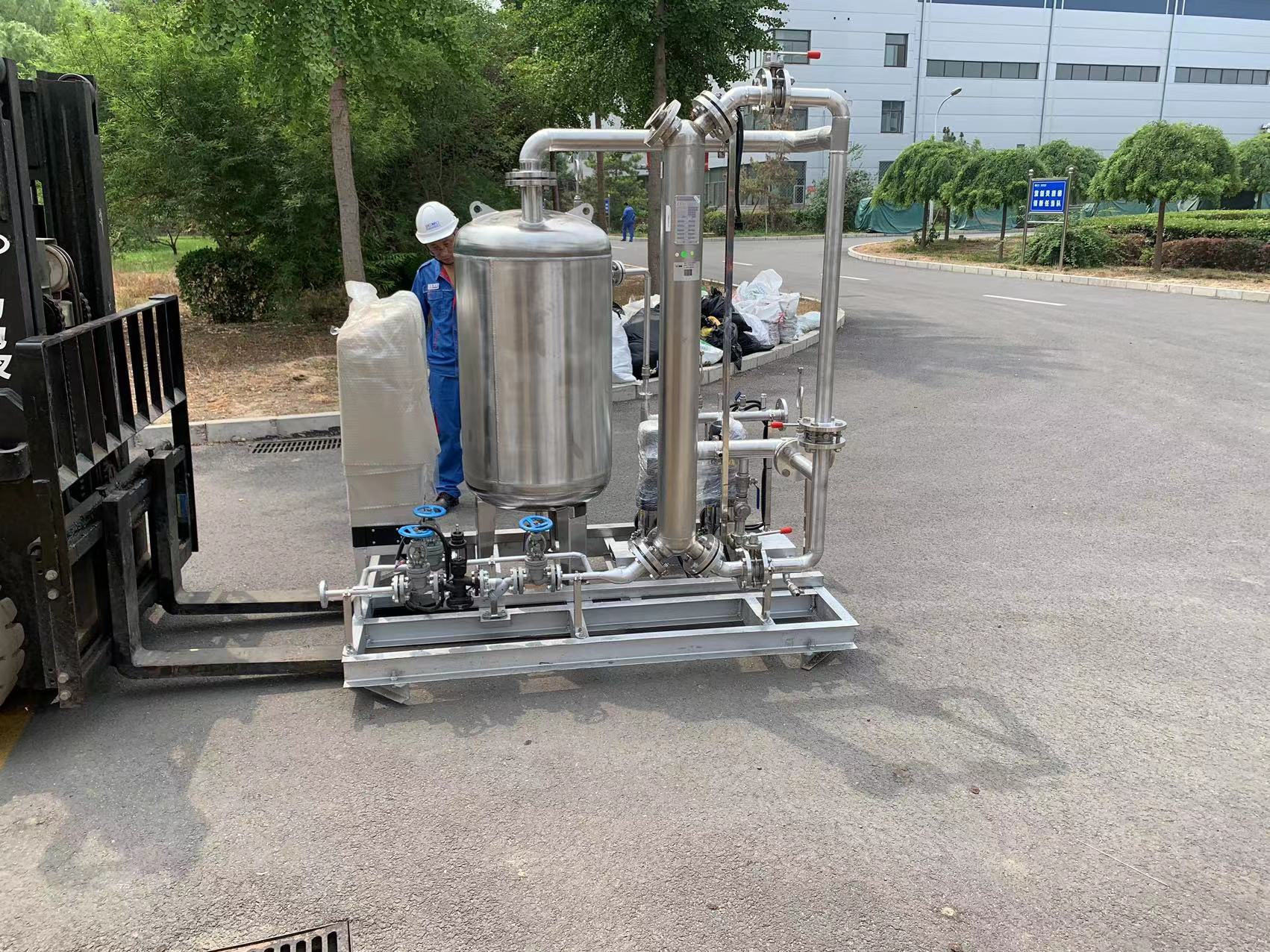

全科換熱技術|中央智能衛生熱水機成品視頻
NO.3：改造分析
傳統式雙加熱管換熱器與
全科換熱技術|中央智能衛生熱水機優劣對比：
1、占用空間
單體傳統式雙加熱管換熱器一臺占地約3.5m×2m×4m（長×寬×高），而一整套全科換熱技術|中央智能衛生熱水機設備占地約2m×1.5m×2m（長×寬×高），在占地面積上節約了近57%，全科換熱技術|中央智能衛生熱水機的換熱器設計為垂直型，設備結構緊湊，大大地節約了設備的所需空間。

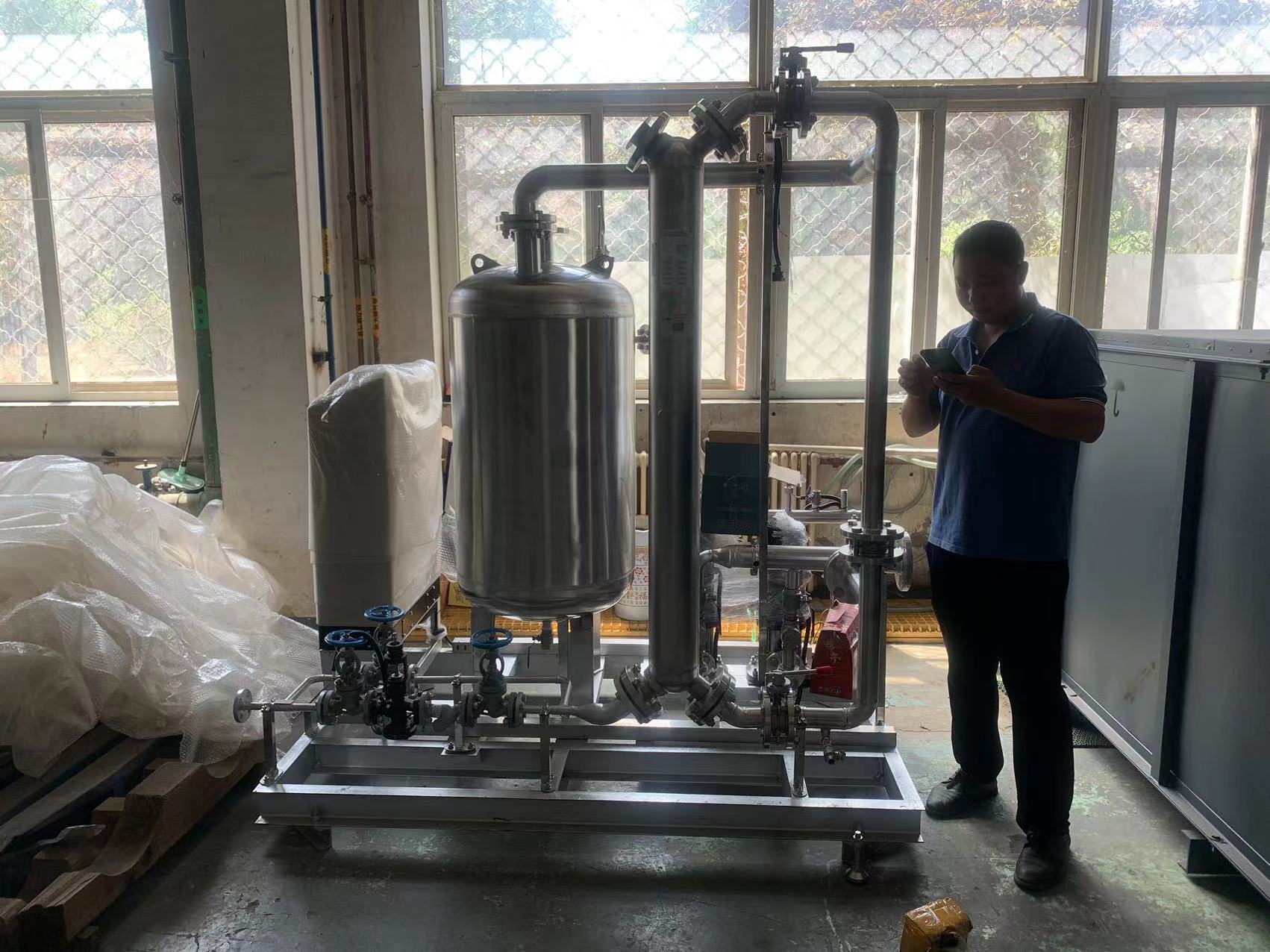

新舊設備占地面積圖
2、換熱效率
傳統式雙加熱管換熱器換熱效率低，其內部產生的結垢也會降低換熱效率；而JAD換熱器內部為螺旋式加熱管束，且分布為多根螺旋式加熱管束，在有限的空間里加大了換熱面積，二次側被加熱的水在加熱器內充分湍流，使得二次側水與蒸汽充分換熱，使得換熱更加充分，JAD換熱器還可以防止水垢的產生及堵塞，規避了換熱效率的降低。

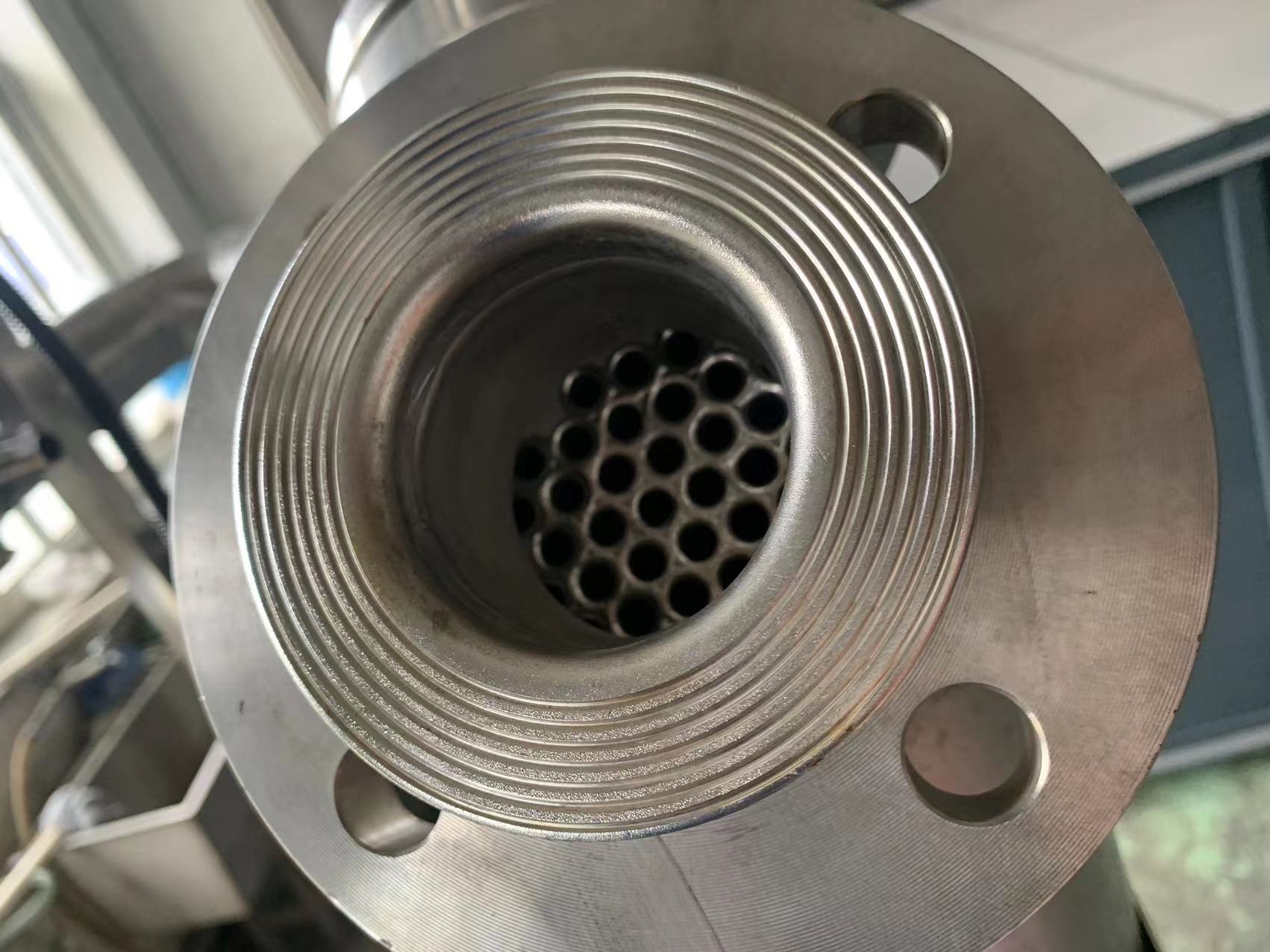

JAD換熱器熱源端進口圖
3、節能環保
JAD換熱器使蒸汽更加充分換熱，冷凝水出口溫度通過溫控閥調控可根據需求使冷凝水溫度達到20℃，將蒸汽的熱能充分利用，減少熱源熱量的浪費，且即時即用，可快速加熱，使能耗節能20%，對于節能環保有著充分的體現。

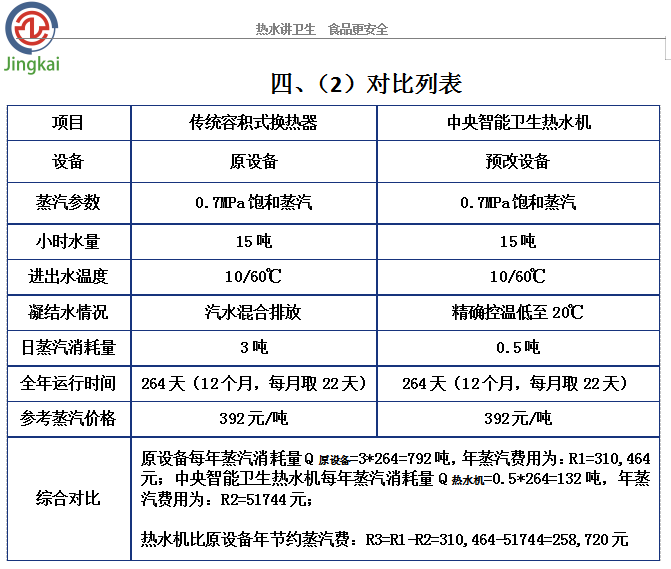

新舊設備能耗對比圖
4、衛生換熱
對于傳統式加熱管換熱器其管道大多使用無縫鋼管作為主要管道材料，在熱水領域的應用中容易產生鐵銹，對內部的水容易產生污染；而全科換熱熱水機針對一次側和二次側采用不同材質，在蒸汽端采用鑄鋼材質，耐高溫耐腐蝕，而二次側用水端統一采用304不銹鋼，避免管道的生銹對水產生的污染，且全科換熱熱水機還可以利用阻垢裝置對水進行消毒殺菌，保證水質的衛生。
陳舊設備管道及換熱器內部圖
5、智能及溫度精準控制
全科換熱熱水機比傳統式加熱管換熱器設備多一個控制柜，在控制柜上可以看到JAD換熱器、熱力平衡器等設備的實時壓力及溫度，可隨時根據需求調節溫度，讓設備可以根據實際情況進行調整，控制柜還設有信號器，方便手機遠程查看及操控；在機組內部設有多個溫度計和壓力計，方便查看實時工況，同時還設有兩個壓力傳感器和兩個溫度傳感器，配合冷凝水末端的西門子控制器，使得溫度和壓力可以達到精準控制。

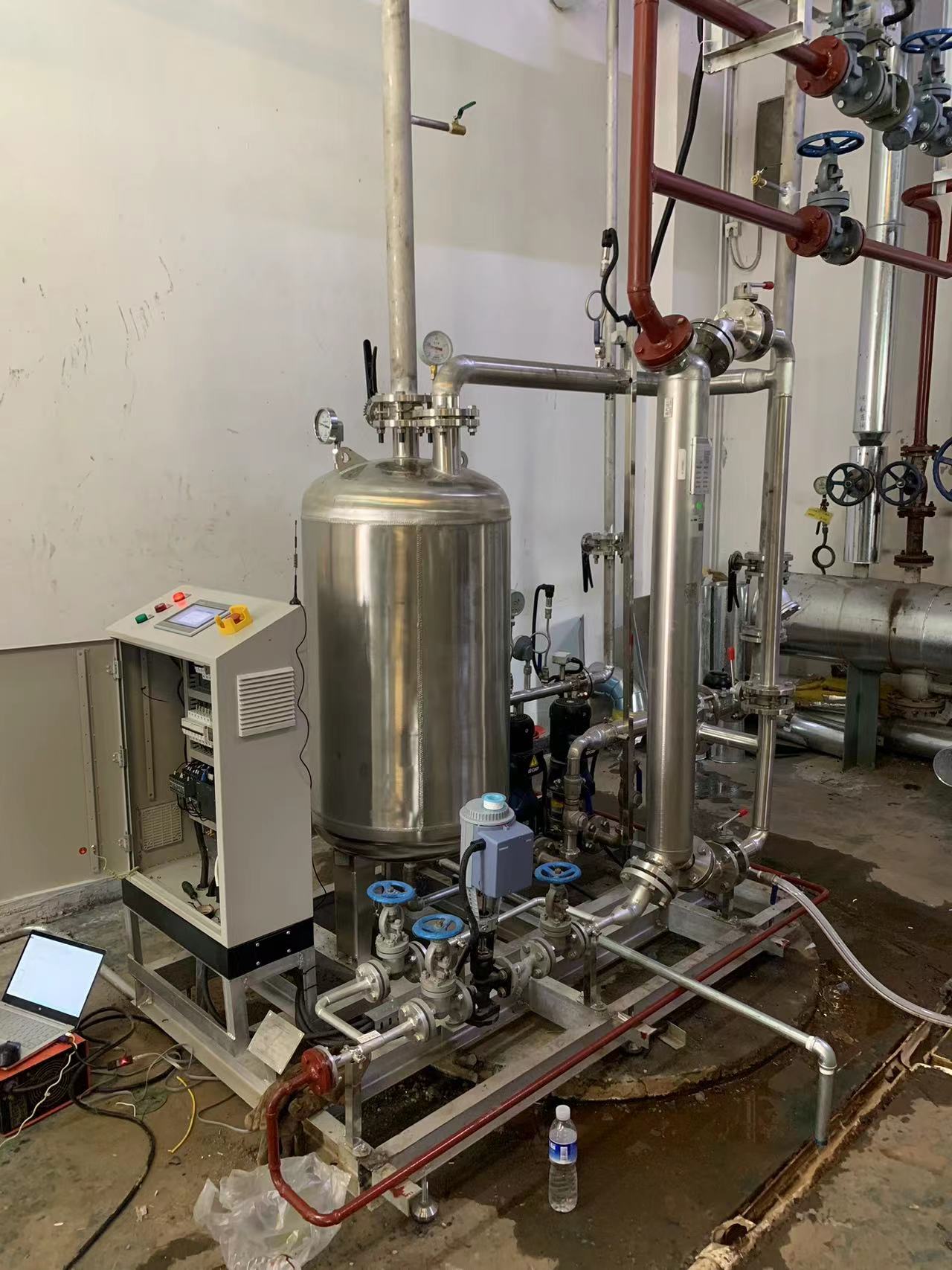

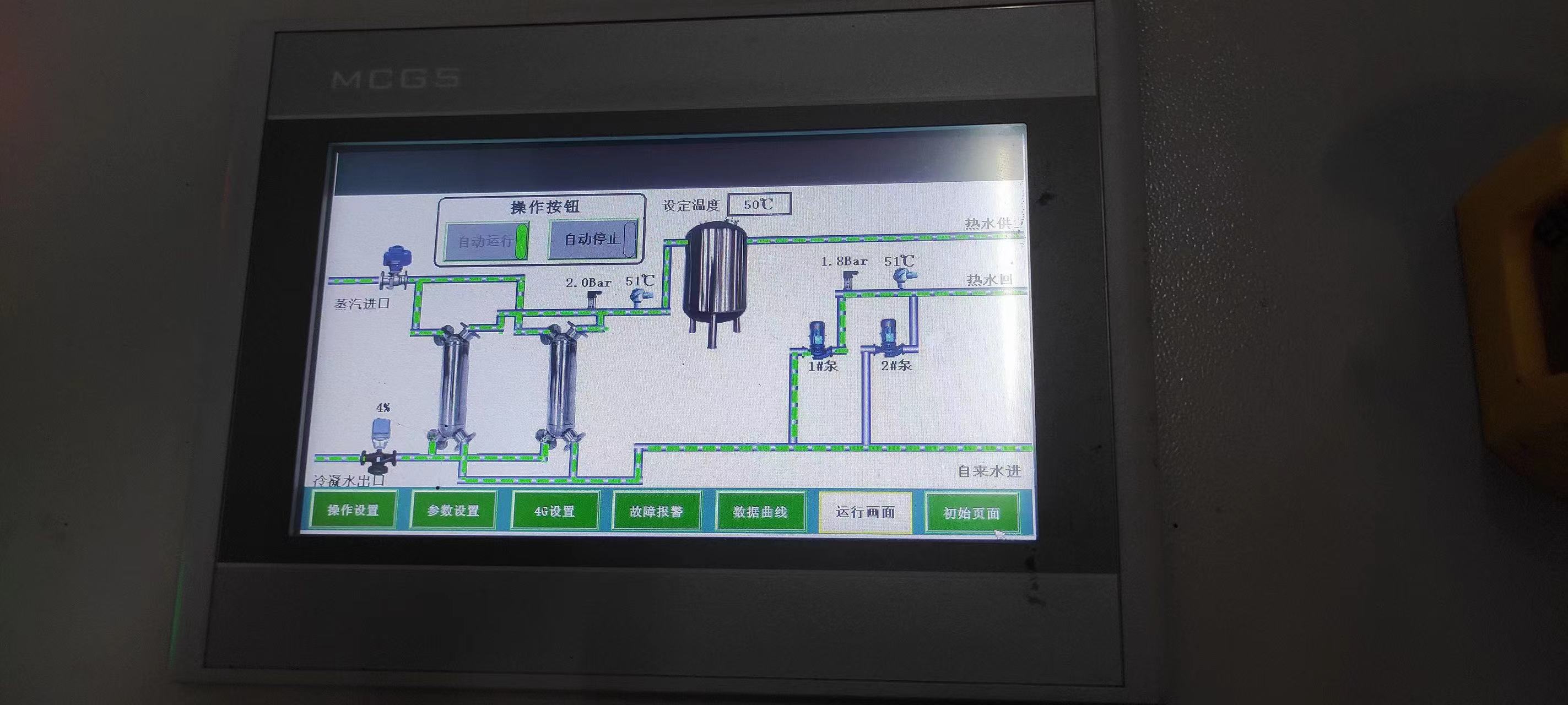

控制柜、管道溫傳及壓傳位置圖
6、維護率
傳統加熱管換熱器采用無縫鋼管，在管道內部容易產生阻垢和鐵銹，長時間容易造成堵塞，需要拆卸清洗疏通管道；而全科換熱換熱器進出口采用100°角連接，減小介質進出的阻力，防止碎屑堆積，并產生自動清潔效果，在換熱器及熱力平衡器底部都裝有排污閥，使得設備在不拆卸的狀態下也可進行排污，減少了設備需拆卸的次數。并且在拆卸的同時，在舊設備的拆卸和新設備的安裝中傳統式雙加熱管換熱器的拆卸需要進行不斷切割，將泵、管道及加熱管換熱器分段拆卸，并由于體積較大，需要叉車不停往返現場進行運輸，而全科換熱熱水機組僅需將熱水機組運輸進廠房內，其余的泵等設備大多已安裝進機組內，一同運輸，減少了安裝拆卸的工作量。

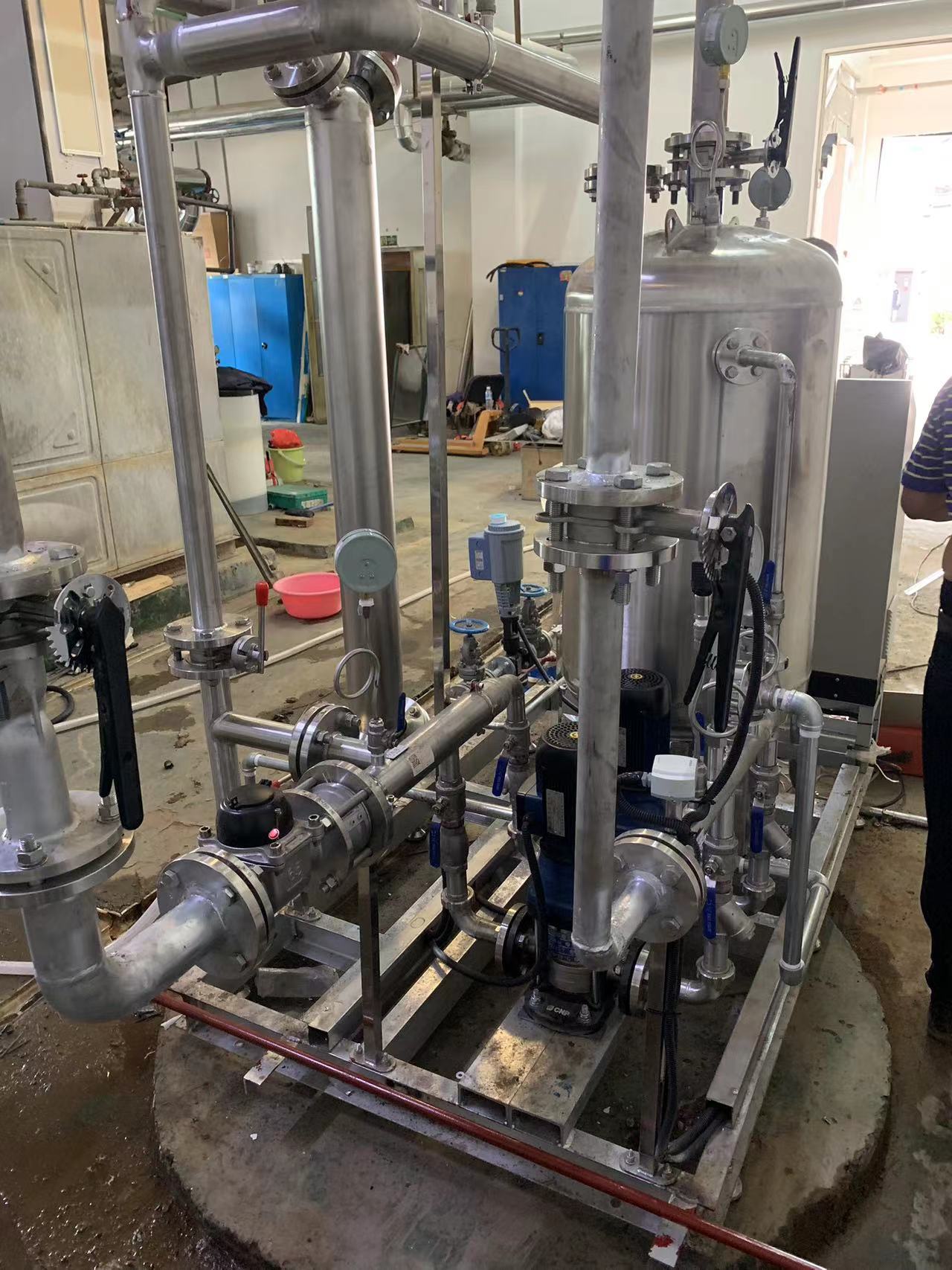

新舊設備示意圖
用戶單位：藍星（北京）化工機械有限公司
用戶地址：北京市經濟技術開發區興業街5號
