Baelz噴射泵
一、公司介紹
貝爾茨公司于1896年在德國Dueren建立。在初期，公司主要是為相關工業工藝系統提供蒸汽設備的設計及建造。二戰結束以后,配合蒸汽和導熱油設備的發展，閉合控制回路，換熱器，電動和氣動執行器等成為公司研究發展的主要對象。這些設備的研制成功，使蒸汽節能利用和乏汽加壓回收得以實現。60年代初可調節噴射泵研制成功，并被運用到化工工藝系統中。在公司研究人員的共同努力下，貝爾茨公司始終在現代化蒸汽技術，微程序控制傳動技術，閥門技術及新興的可調節噴射泵領域處于行業領先位置。貝爾茨公司無論在工業化進程還是熱能技術均積累了大量經驗，其相關電子調控設施完全適用于醫院，學校，辦公樓，飯店，研究機構及民宅。百年實踐使貝爾茨設備及技術在熱能領域擁有了不可或缺的地位。
二、噴射泵原理
文丘里效應：管內流速和管的橫截面成反比。

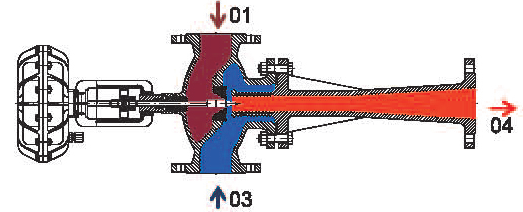

可調控噴射泵技術是通過利用高溫射流01 與回流03 的壓力差，將回流03 回收再利用，實現混合循環，從而達到節能的效果，并且通過調節01 射流量（100% - 1%），精確控制04 出口處所需溫度。
三、常見產品優勢：
Baezl噴射泵常見主要有外回流型可調控噴射泵590系列、壓縮功能型可調控噴射泵和591系列內部返流并帶注射清潔水型可調控噴射泵

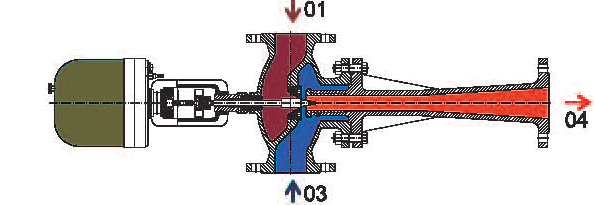

1、外回流型可調控噴射泵：使用單一蒸汽熱源――驅動蒸汽
圖一 外回流型可調控噴射泵
使用循環型噴射泵比調節閥的優勢：
① 用熱系統中蒸汽更高的平均流速；
② 更好的導熱系數K；
③ 完全有效的交換面；
④ 稀薄的冷凝水膜；
⑤ 降低了單位產品的蒸汽用量；
⑥ 提高了生產速度和改善了烘干質量；
⑦ 節能潛力10-15%。

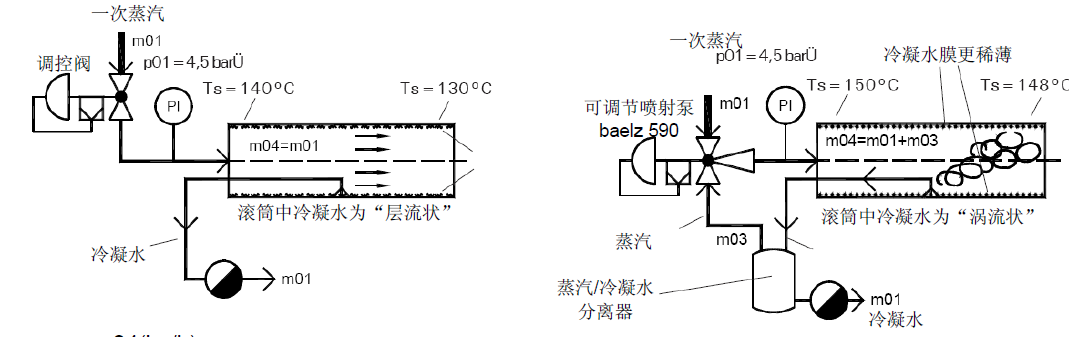

baelz 590 與傳統直通控制閥門比較

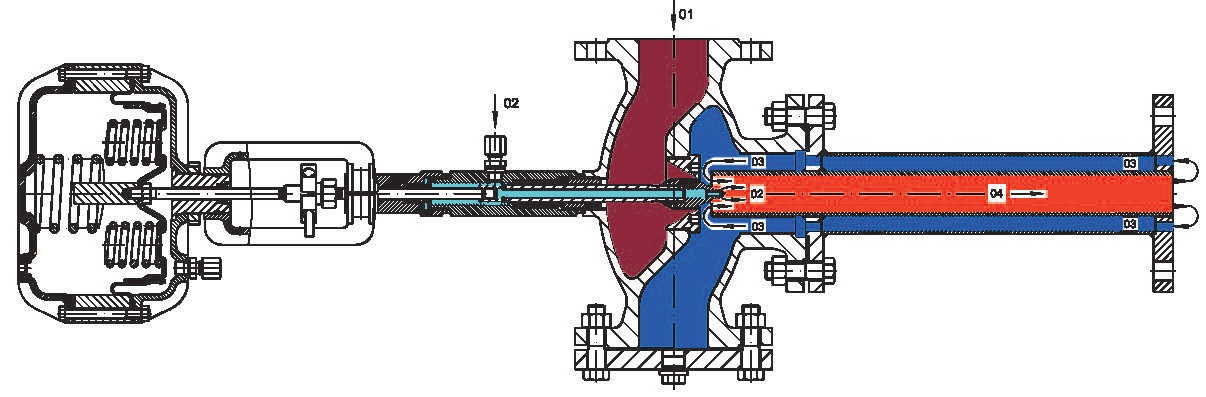

2、壓縮功能型可調控噴射泵：使用雙路蒸汽熱源――驅動蒸汽和抽吸蒸汽
圖二 壓縮功能型可調控噴射泵

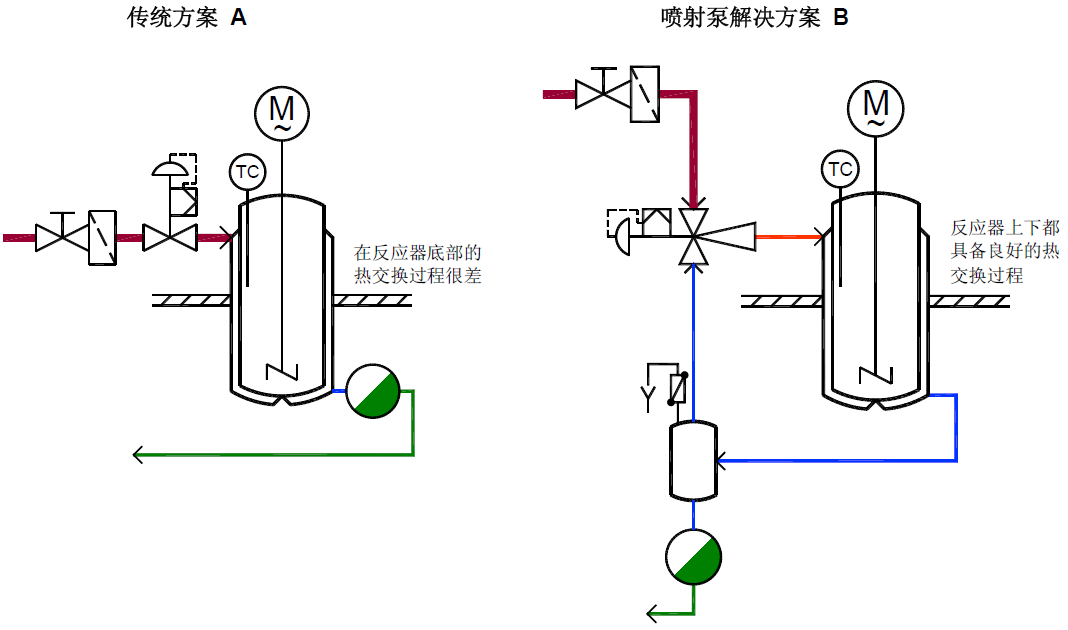

使用壓縮功能型可調控噴射泵的優勢：
① 充分回收用熱系統中的乏汽；
② 混合后生產出適合的中壓蒸汽；
③ 優化了蒸汽系統的管網；
④ 節能潛力10-60%。

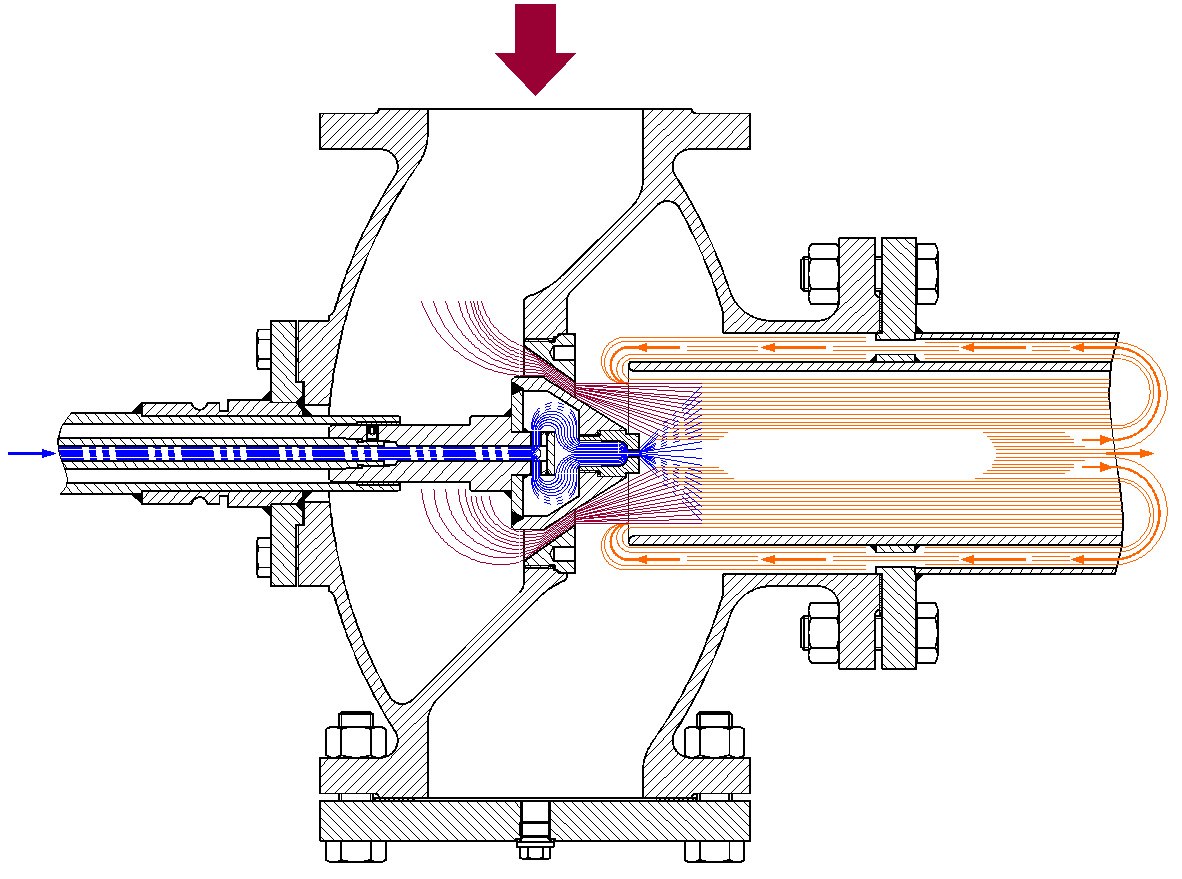

3、內部返流并帶注射清潔水型可調控噴射泵
圖三 內部返流并帶注射清潔水型可調控噴射泵
使用內部返流并帶注射清潔水型可調控噴射泵的優勢：
① 內部的返流構造使產生的飽和蒸汽不會過熱；
② 在2-100%的負荷范圍內具備高品質的壓力及溫度調控性能；
③ 噴射水得到充分的霧化。
