本文對原文略有修改。
原文標題：建筑集中生活熱水系統水質安全保障技術；作者：趙鋰、沈晨；作者單位：中國建筑設計研究院有限公司。將刊登在《給水排水》2020年戰“疫”專欄。
背景
3月11日，世界衛生組織（WHO）總干事長譚德塞宣布新型冠狀病毒感染的肺炎（以下簡稱新冠肺炎）已為全球性流行病。全球抗擊新冠肺炎進入關鍵時刻，中國在應對新冠肺炎疫情的防控工作取得了大量的臨床經驗、治療技術和高效的管控措施。中國抗擊疫情的經驗具有重要借鑒意義。3月12日國家衛健委高級別專家組組長、中國工程院院士鐘南山教授應約同歐洲呼吸學會候任主席安妮塔·西蒙斯博士進行了視頻連線，介紹中國抗擊新冠肺炎疫情的成果和經驗時，特別提醒，對于新冠病毒的傳播途徑仍需深入研究，查明是否由于淋浴器或排氣管泄露造成。他舉例，在鉆石公主號上，直到2月29日，總共709名患者中(近20%乘客)感染了COVID-19，究其原因可能通過管道或淋浴器傳播所致。
這是自2月18日，鐘南山院士強調防范新冠肺炎，保持下水道暢通極為重要后，再次強調建筑生活熱水系統衛生安全性在防控新冠肺炎疫情中的重要性。集中生活熱水系統正確的設計、運行與維護，在防疫期間應采取的一些強化應對技術措施，是鞏固新冠肺炎防疫工作已取得的成果，保障百姓身體健康的需要。
集中熱水供應系統就是在鍋爐房、熱交換間將水集中加熱，通過熱水管網輸送至整棟或幾棟建筑的熱水供應系統。適用于熱水用量較大，用水點比較集中的建筑，如較高級居住建筑、旅館、公共浴室、醫院、療養院、體育館、游泳館（池）、大型飯店等公共建筑，布置較集中的工業企業建筑等。集中生活熱水系統的水質應符合行業標準《生活熱水水質標準》CJ/T 521-2018的要求。集中熱水系統中使用頻率最高的衛生器具就是淋浴器，淋浴器的出水溫度為37℃~40℃，要求工作壓力為0.1 MPa ~0.2MPa。軍團菌是一種典型定植生活熱水系統，經由熱水管道系統傳播，并以氣溶膠形式被人吸入肺部感染致病的細菌。由于淋浴器花灑頭有一定的出水溫度及工作壓力，具有產生氣溶膠的條件。氣溶膠是集中生活熱水系統傳播細菌病毒的一種典型方式，如新冠病毒由病毒攜帶者傳播進入集中生活熱水系統中，經由集中生活熱水系統管道隨水流傳播，在淋浴器處，以氣溶膠形式被使用者吸入肺部，致人體感染病毒后，病毒在人體內繁殖、傳播，那么集中生活熱水系統將成為新型冠狀病毒社區豎向傳播的傳染源，其潛在危害風險大，影響范圍廣，必須采取正確的預防措施，切斷細菌、病毒在淋浴器處傳播的條件。
冠狀病毒在水系統中生存的特性
中國科學院北京基因組研究所研究發現，2019新型冠狀病毒COVID-19與2003年爆發的SARS病毒基因組序列相似度為80%，與2017年2月從國內的蝙蝠中采集到的相關基因組序列相似性最高，相似度為88%。研究人員發現在分類學上，它和SARS病毒是同一“種”的。新冠病毒正式命名SARS-CoV-2，WHO專家稱新冠病毒與SARS病毒是“姐妹”，命名已被廣泛應用。
由于新型冠狀病毒與SARS病毒基因組序列相似度為80%，那么我們在研究新型冠狀病毒的生存特性時，可參考SARS病毒的一些研究成果。
王新為、Gundy、Pagat、Lai、Duan、Rabenau等對人冠狀病毒SARS-CoV和HCoV-229E的生存試驗的研究數據顯示，冠狀病毒在水中的存活時間均受水溫與水質的影響，在較低水溫下病毒生存時間更長；SARS-CoV在室溫（20℃~25℃）下，在清水和排泄物中病毒生存時間更長，此外在培養液中存活時間略長于干燥條件[2]。在4℃條件下病毒的存活時間可長達100d以上，在室溫（20℃~25℃）條件下存活時間達2d~17d以上。
根據研究發現，新型冠狀病毒與SARS-CoV病毒有共性，在溫度22℃~25℃，液態環境中存活時間更久，可存活21d，詳見表1。

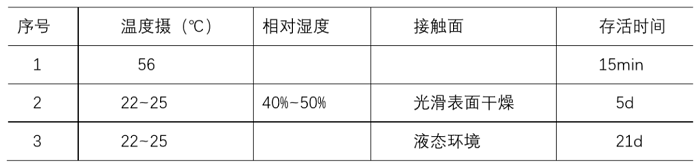

表1 新冠病毒在體外存活時間
集中生活熱水系統要求
1）集中生活熱水系統末端出水溫度
集中生活熱水系統，是冷水供水經熱源加熱后由管道系統，輸送到各個用水末端的系統。冷水供水的水質應符合國家標準《生活飲用水衛生標準》GB5749的要求是保證生活熱水水質安全的前提，但如果熱水系統設計與運維不合理，熱水水質仍難以保證，而熱水水質與使用人員的身體健康密切相關。軍團菌、分支桿菌等管道機會致病菌，是我們關注已久威脅集中生活熱水系統水質安全的一個重要原因。為保障集中生活熱水系統水質安全，由中國建筑設計研究院有限公司承擔的國家“十二五”水專項課題《建筑水系統微循環重構技術研究與示范》課題（以下簡稱“課題”）為支撐，主編了行業標準《生活熱水水質標準》CJ/T 541-2018（以下簡稱“標準”）和協會標準《生活熱水水質安全技術規程》T/CECS 510：2018（以下簡稱“規程”），可供設計人員，物業管理人員科學、合理的設計、使用與維護集中生活熱水系統。
水傳播疾病的爆發絕大多數是由病原體引起的，包括細菌、病毒、原生動物和腸蟲等。一般細菌、病毒和寄生原蟲熱抵抗能力低，50℃水溫作用下1min～2min即被滅活，因此在生活熱水系統中并不常見，也不能成為威脅生活熱水水質安全的主要因素。
為抑制病菌在集中生活熱水系統中的傳播和定植，“標準”和“規程”都對集中生活熱水系統中的水溫進行了規定。其中“標準”要求集中生活熱水系統熱水管道末端出水水溫不得低于46℃，而“規程”中要求集中生活熱水供應系統的水溫應符合下列規定：
（1）水加熱設備出水水溫，醫院、療養院、養老院、幼兒園等類型建筑不應低于60℃，其他建筑不應低于55℃；
（2）集中生活熱水供應系統回水溫度不應低于50℃；
（3）水溫不滿足以上任一要求時，應采取能夠有效滅菌的技術措施，且水加熱設備出水溫度降低不應超過5℃；
（4）用水點水溫不應低于46℃；水加熱設備的出水溫度不應大于70℃。
供水溫度過高不僅散熱損失大、耗費能源，而且有可能造成燙傷人員的事故，并加速加熱設備和管道的結垢、腐蝕。因此，熱水供應系統水加熱器出口的水溫不應高于70C°。供水溫度過低，將為軍團菌等有害人體健康的病菌提供生存、繁殖的條件與環境。據美英等國外有關調查表明：12%~70%的醫院水系統中有軍團菌繁殖，在倫敦高達70%的大型建筑水系統中藏有軍團菌。美國通過模擬管道系統的玻璃管試驗進一步證實了適宜的溫度對軍團菌生存與繁殖的重要性，其結果為軍團菌能夠在20 C°、40 C°的環境中存活和生長繁殖，溫度超過50 C°水中就幾乎找到軍團菌了。
2）集中熱水系統管道末端水溫現狀
然而在實際工程中，為了節約能源、節約成本及支出，很多場所集中生活熱水系統水溫達不到“標準”和“規程”的要求。2014年和2016年，我們分別對湖南、湖北、河南等地主要城市及北京市主城區具有代表性的大中型建筑物，隨機選取建筑內集中生活熱水水質進行檢測分析，探索并評價建筑物集中熱水系統的水質情況。
2014年調研情況顯示，4家醫院和3家星級酒店賓館都采用集中供熱系統，設置集中加熱鍋爐或集中太陽能加熱系統，設計熱水循環系統經過熱水供水管路和熱水回水管路，保證建筑熱水系統的沐浴水對水溫的要求。2家住宅、1所工廠和3所高校所采水樣利用城市熱網加熱熱水（夏季）、空氣源熱泵或熱水系統太陽能熱水系統，為了節能降低了管網熱水水溫的熱水系統，由于管道保溫及長度分布不一，很難保證在供水的最遠端即熱水系統末端出水水溫不低于46℃。另外北京14個樣品中僅有一家高檔酒店和一家醫院熱水系統末端出水高于46℃，且低于50℃，分別為47.42℃和45.32℃。其他12個取樣點的末端出水水溫均低于46℃，且水溫處于30℃~40℃的水樣較多。14個采樣點生活熱水平均水溫是37.15℃。
2016年調研合計采樣點為33個，包括湖南、湖北、河南、北京多地酒店高校辦公住宅等，熱水平均水溫45.5℃，高于46℃采樣點個數為15個采樣點，其中醫院熱水樣品檢測水溫較高，5家醫院平均熱水水溫為53.08℃，最高點水溫為59℃，只有一個采樣點水溫低于46℃為43.4℃。18家酒店平均熱水水溫為46.3℃，最高水溫為52℃，50%的采樣點熱水水溫高于46℃。4個住宅類建筑平均熱水水溫為38℃，4個采樣點均不高于46℃，最高水溫為42℃。4所高校采樣點只有南陽一所高校水溫45.6℃，其余北京三所高校采樣點熱水水溫均低于40℃，最高水溫為38℃。兩所高級辦公樓熱水采樣點熱水水溫平均溫度為46℃。各類建筑熱水系統實際水溫見圖1。

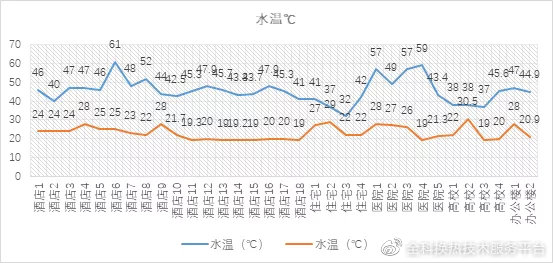

圖1 調研建筑熱水水溫
3）集中生活熱水系統病毒傳染途徑
“課題”調研的數據顯示，超50%的集中生活熱水系統水溫達不到“標準”規定的管道末端出水溫度46℃。根據冠狀病毒在水系統中的存活特性來看，當水溫不達標的集中生活熱水系統感染了新型冠狀病毒，那么病毒會在該系統中至少存在2d以上。當高濃度新型冠狀病毒暴露條件下，冷水系統或集中生活熱水系統一旦被病毒感染，系統內水溫不僅不利于對新型冠狀病毒的滅活和抑制，還會延長病毒的存活時間，此時集中生活熱水系統將會成為無形的傳染源，就像一只無形的手，游走在每家每戶之間，即便閉門不出，居家隔離，一旦打開熱水龍頭，就面臨被傳染的風險。集中生活熱水系統將成為病毒社區傳播的致命傳染源，會造成大面積社區傳播，嚴重威脅到使用者的生命健康安全。
鉆石公主號事件，在船艙內多是密閉環境的情況下，假設病毒感染到淋雨噴頭，當某種情況下（如管道負壓、直接接觸等），病毒被帶到熱水系統中，隨水流在管道內游走傳播，勢必會造成跨房間、跨樓層感染。普通住宅、高校宿舍、普通旅館等建筑熱水循環系統是定時循環，如若集中熱水系統無人使用時，管道回水溫度降低至環境溫度（25℃）時，將更有利于病毒的存活并延長其存活時間，增加了病毒傳播和感染的風險。
除供水溫度低引起的細菌、病毒繁殖外，集中熱水系統為保證系統壓力安全而設置的膨脹罐，當設置在循環回水管上時，如采用了隔膜式或囊式膨脹罐，不是通過式（見圖2），有滯水區，也會加劇細菌、病毒的傳播。

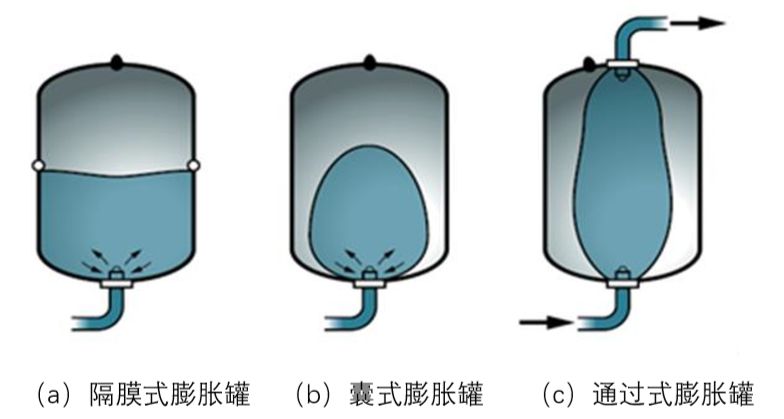

圖2 不同形式膨脹罐
如何避免這種情況的發生，保障集中生活熱水洗衣水質安全，切斷病毒通過管道系統進行傳播是關鍵。
集中生活熱水系統水質保障技術
1)集中生活熱水系統消毒技術
“課題”組通過大量調研數據和試驗研究之后，以抑制管道機會致病菌等常規病菌為核心，編制“標準”和“規程”。其核心技術要求包括規定熱水系統的最低水溫、管道系統增設消毒裝置等技術措施。
集中生活熱水系統可采用銀離子、紫外光催化二氧化鈦、高溫或二氧化氯等滅菌措施。在防疫期間的應急滅菌處理宜采用投加氯、二氧化氯或熱沖擊滅菌等措施。當氯用于應急滅菌處理時，投加量為20mg/L~50 mg/L，最不利出水點游離余氯濃度不應低于2 mg/L，運行時間不應小于2h。采用二氧化氯應急處理時，投加量宜為8 mg/L ~19 mg/L，最不利點游離余氯濃度不低于0.8 mg/L，運行時間不小于2h。熱沖擊滅菌處理時，最不利點水溫不低于60℃，系統持續運行時間不應小于1h，各用水點沖洗時間不應小于5min。
值得注意的是，王新為等試驗研究表明，游離性余氯、二氧化氯、臭氧和加熱消毒等方式同時對滅殺冠狀病毒有效。
王新為等的消毒小試證明，采用的氧化劑和加熱消毒對冠狀病毒具有滅活作用，需注意的是消毒時間或加熱處理時間不宜過短。游離性余氯、二氧化氯、臭氧都對清水或固液分離后的污水中人冠狀病毒有良好的滅活效果；臭氧表現出非常優異的病毒滅活效果，單獨的紫外線效果不佳。
加熱處理可以有效地滅活冠狀病毒，參考滅活溫度和時間為58℃/120min、67℃/60min或75℃/45min以上。但高溫消毒缺點是效果不完全，殘留少量微生物有可能復活，有嚴重燙傷危險。高溫滅菌可能影響系統使用，對于設置恒溫混水閥的系統，閥后管道不能沖洗，因此不適合采用。工程中采用熱泵熱水系統和太陽能（直接利用）出水溫度達到60℃均存在困難，要達到合理的熱水供水溫度，會加劇管道、設備結垢和腐蝕，能耗大大增加。
2011-2016年間，中國院熱水課題研究團隊，開發引進兩種新的熱水系統消毒技術，銀離子消毒滅菌技術和紫外光催化二氧化鈦消毒滅菌技術（AOT）。建立了中試試驗系統，并多次進行了消毒滅菌試驗。其中中試試驗采用銀離子對35℃熱水中軍團菌的滅活試驗結果表明，在銀離子濃度0.10mg/L滅活180min時，滅活率可達99.92%，滿足我國《生活飲用水衛生標準》GB5749-2006標準，也達到了世界衛生組織規定每100mL水中軍團菌數小于1cfu的要求；在銀離子濃度為0.05mg/L～0.07mg/L下滅活180min時，細菌總數和異養菌的滅活率分別達到97.86%和85.71%，可見銀離子對軍團菌具有顯著的效果。
另外常濤等的研究中認為，銀離子對病毒有殺滅作用，銀離子還可抑制腸道病毒的復制，銀離子可以通過Fenton反應產生羥自由基，可損傷病毒的蛋白質衣殼及DNA分子，引起DNA核苷酸的斷裂導致死亡。銀離子對新型冠狀病毒是否具有滅活作用，需進一步試驗研究。
2)集中熱水系統的管道循環
集中生活熱水系統應在設計階段做好循環系統，優先采用機械循環，保證干管、立管或干管、立管和支管中的熱水循環；對于設有3個或3個以上衛生間的酒店式公寓、住宅、別墅共用水加熱設備的局部熱水供應系統時，采用設小循環泵機械循環。高層建筑熱水系統當采用減壓閥分區供水時，各分區要分別設置熱水循環系統。
單體建筑的循環管道在有條件時采用同程布置，當采用異程布置時，熱水回水干、立管應采用導流循環管件連接、在回水立管上設溫度控制或流量控制的循環閥件。小區集中熱水供應系統應設熱水回水總干管和總循環水泵，單體建筑連接小區總回水管的回水管處采用設分循環水泵、流量控制或溫度控制等循環配件。保證熱水系統回水溫度，阻斷細菌、病毒的繁殖條件。
結論
1）采取一定的技術措施，能夠保障建筑集中生活熱水水質安全，集中生活熱水水質不合格的系統需根據“規程”進行整改，以保障系統安全。
2）特別值得注意，對于醫院、療養院、養老院、幼兒園等特殊類型建筑，其熱水使用者多為易感人群，存在各種疾病傳播的可能，因此規定其熱水加熱設備出水溫度不應低于60℃。當水加熱設備出水水溫?zé)o法保證60℃時，應采取有效的消毒滅菌技術措施?？尚械霓k法有：在回水管道上設置銀離子消毒滅菌裝置、供水干管上設置紫外光催化二氧化鈦設備或采用高溫消毒滅菌等方法。
3）當建筑集中生活熱水系統設備出水和管道末端出水達不到“標準”和“規程”要求時，存在傳播新型冠狀病毒的風險，新冠病毒是否以其為傳播路徑，需進一步調查研究；
4）建筑集中生活熱水系統增設消毒裝置，有利于規避和消除新型冠狀病毒在熱水系統中傳播的風險。
5）當發現集中生活熱水系統被冠狀病毒感染后，熱沖擊法是一種很有效的消毒方法。將水加熱到75℃～80℃可將原生動物、病原體或者細菌殺死。
